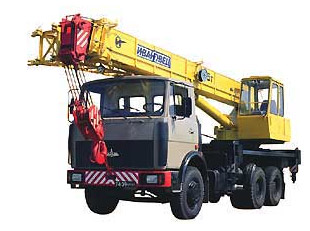

Передвижной подъёмный кран «Ивановец» КС-45717А-1 монтируется на базе автошасси МАЗ-63038, и предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ. Грузоподъёмность 25 тонн.
Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).
Стрела автокрана - телескопическая трёхсекционная. Выдвижение секций - гидроцилиндром и полиспастами.
Привод механизмов крана - гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.
Безопасную работу обеспечивает комплекс устройств и приборов.
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях.
Установленная в ограничителе телеметрическая память (Черный ящик) фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.
Автомобильные краны «Ивановец» завоевали репутацию надежной и удобной в эксплуатации техники, получили заслуженное признание потребителей.
Технические характеристики автомобильного крана Ивановец КС 45717А-1 на шасси МАЗ 630303
Базовое шасси автомобильного крана Ивановец КС-45717А-1 | МАЗ 630303-021-47 |
Колесная формула крана | 6 Х 4 |
Двигатель | ЯМЗ 236БЕ2 |
Мощность двигателя, кВТ (л.с.) | 184(250) |
Грузоподъемность, т | 25 |
Грузовой момент, тм | 75 |
Вылет стрелы крана автомобильного, м | 2-19,7 |
Высота подъема груза автокраном КС 45717А-1, м |
Автомобильного крана с основной стрелой | 10-21,3 |
Автокрана Ивановец с гуськом | 28,2 |
Длина стрелы крана КС-45717А-1, м | 9-21 |
Длина гуська крана автомобильного, м | 7 |
Скорость подъема (опускания) груза, м/мин | 6,1 |
Макс. скорость подъема(опускания) пустого крюка, м/мин | 12,2 |
Скорость посадки, м/мин | 0,2 |
Частота вращения, 1/мин | 1,7 |
Скорость передвижения, км/ч | 60 |
Габаритные размеры автокрана Ивановец КС 45717А-1 в транспортном положении, мм |
Длина автокрана | 11000 |
Высота крана автомобильного | 3900 |
Ширина автомобильного крана | 2500 |
Полная масса с основной стрелой, т | 22,38 |
Распределение нагрузки на дорогу, т.с. |
Через шины передних колес тележки | 5,48 |
Через шины задних колес тележки | 16,9 |
Грузовысотные характеристики автомобильного крана Ивановец КС 45717А-1
