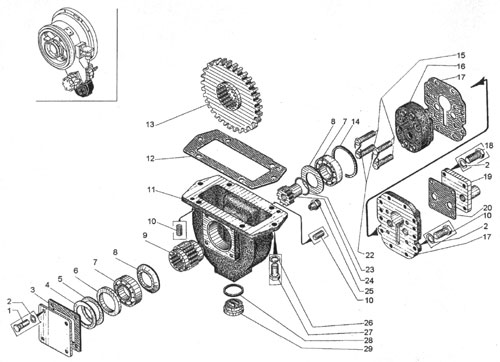

Редуктор промежуточный (ДЗ-98.10.06.000-09)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | М10-6gх20.58.019 7796 | Болт | 4 | | 2 | 10.65Г.069 6402 | Шайба | 41 | | 3 | Д395Б.43.093 | Прокладка | 2 | | 4 | Д395Б.01.025 | Прокладка | 2 | | 5 | Д395Б.01.026 | Прокладка | 3 | | 6 | ДЗ-98.10.06.054 | Кольцо | 1 | | 7 | 6-1 11Л 8338 | Подшипник | 4 | | 8 | ДЗ-98В.10.06.044-01 | Кольцо | 4 | | 9 | ДЗ-98.10.06.053 | Втулка | 1 | | 10 | 067.24.11.063 | Штифт | 4 | | 11 | ДЗ-98.10.06.059 | Корпус | 1 | | 12 | ДЗ-98.10.06.061 | Прокладка | 1 | | 13 | ДЗ-98.10.06.051 | Шестерня | 1 | | 14 | 1С90 13941 | Кольцо | 1 | | 15 | ДЗ-98.10.06.062 | Болт | 4 | | 16 | ДЗ-98В.10.06.030 | Насос масляный шестеренный | 1 | | 17 | ДЗ-98.10.06.056 | Прокладка | 1 | | 18 | М10-6gх25.58.019 7796 | Болт | 27 | | 19 | ДЗ-98.10.06.060 | Крышка | 1 | | 20 | ДЗ-98.10.06.058 | Прокладка | 1 | | 21 | ДЗ-98.10.06.055 | Крышка | 1 | | 22 | 1,6 3282 | Проволока L=250мм | 3 | | 23 | ДЗ-98.10.06.063 | Кольцо | 2 | | 24 | ДЗ-98.10.06.118 | Муфта | 1 | | 25 | Д395А.01 20.047 | Ниппель | 1 | | 26 | 12.65Г.069 6402 | Шайба | 17 | | 27 | М12-6gх25.58.019 7796 | Болт | 6 | | 28 | 40927 | Кольцо медноасбестовое | 1 | | 29 | 1483 | Пробка магнитная | 1 |
|
 |
