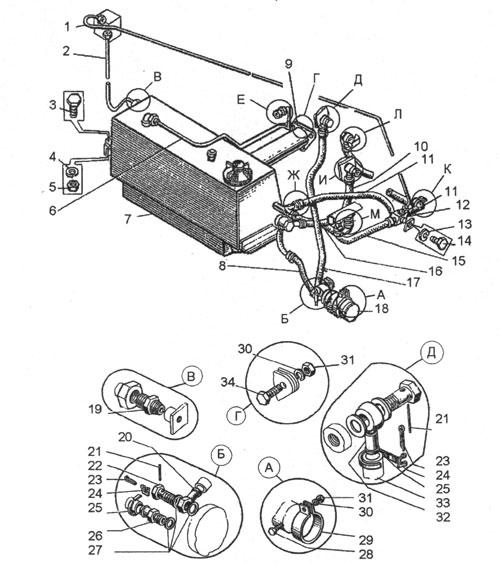

Система смазки (ДЗ-98.38.00.000-01)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | Д395.0302.920 | Трубопровод к компрессору | 1 | | 2 | Д395.0302.919 | Трубопровод от компрессора | 1 | | 3 | М12-6gх30.58.019 7796 | Болт | 4 | | 4 | 12.65Г.069 6402 | Шайба | 4 | | 5 | М12-6H.5.019 5915 | Гайка | 4 | | 6 | Д395.0302.925-1 | Трубопровод отвода ленты | 1 | | 7 | ДЗ-98.38.00.020 | Бак масляный | 1 | | 8 | ДЗ-98.38.00.014 | Шланг | 1 | | 9 | ДЗ-98.38.00.030 | Патрубок выхлопной | 1 | | 10 | Д395А.0302.918-1 | Трубопровод от бака к насосу | 1 | | 11 | Д395.0302.031-01 | Шланг | 2 | | 12 | ДЗ-98.38.00.100 | Клапан редукционный | 1 | | 13 | 10.65Г.069 6402 | Шайба | 5 | | 14 | М10-6gх20.58.019 7796 | Болт | 2 | | 15 | Д395.0302.921-1 | Трубопровод от радиатора до клапана | 1 | | 16 | Д395.0302.952 | Трубопровод от радиатора к баку | 1 | | 17 | ДЗ-98.38.00.080 | Трубопровод | 1 | | 18 | МЗН-2 | Насос маслозакачивающий | 1 | | 19 | Д394.0402.058 | Ниппель концевой | 1 | | 20 | ДЗ-98.38.00.060 | Угольник | 1 | | 21 | 1 3282 | Проволока L=200мм | 2 | | 22 | 41274 | Зажим (поступ. с двигателем) | 1 | | 23 | 6,3х36 397 | Шплинт | 2 | | 24 | 700-41-3442 | Рамка | 2 | | 25 | Д395.0302.059 | Лента | 2 | | 26 | ДЗ-98.38.00.013 | Штуцер | 1 | | 27 | 22х30 | Кольцо медное (поступ. с двигат.) | 3 | | 28 | М10-6gх30.58.019 7796 | Болт | 1 | | 29 | Д395.0302.096 | Лента | 1 | | 30 | 10.65Г.069 6402 | Шайба | 5 | | 31 | М10-6Н.5.019 5915 | Гайка | 4 | | 32 | ДЗ-98.38.00.070 | Угольник | 1 | | 33 | Д395.0302.024 | Шланг | 1 | | 34 | М10-6gх25.58.019 7796 | Болт | 3 |
|
 |
