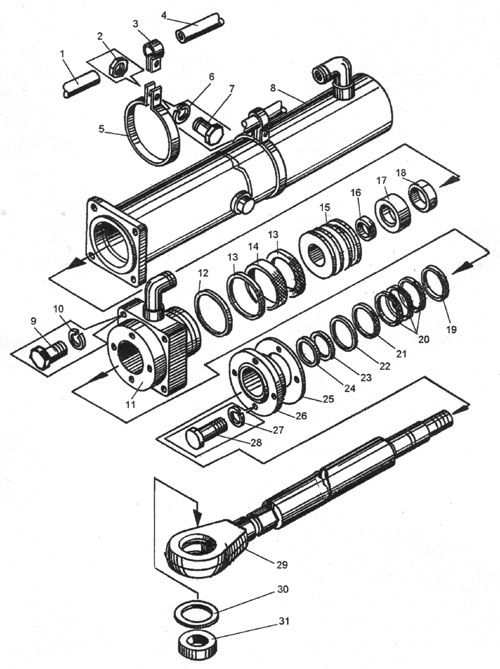

Гидроцилиндр (ДЗ-98В.43.03.000)
Поз. | Обозначение | Наименование | Количество в сборочной единице | - | 067.14.12.186 | Кольцо | 1 | - | ДЗ-98Б.29.00.041-08 | Втулка | 1 | - | ДЗ-98Б.14.00.098 | Крышка | 1 | 1 | ДЗ-98В.43.00.160 | Труба | 1 | 2 | М8-7Н.5.019 5915 | Гайка | 2 | 3 | ДЗ-98В.43.00.102 | Хомут | 2 | 4 | ДЗ-98В.43.00.170 | Труба | 1 | 5 | 067.36.11.124 | Хомут | 2 | 6 | 8.65Г.069 6402 | Шайба | 2 | 7 | М8-6gх20.58.019 7798 | Болт | 2 | 8 | ДЗ-98В.43.03.010 | Цилиндр | 1 | 8 | ДЗ-98В.43.03.050 | Цилиндр | 1 | 9 | М16-6gх75.66.019 7798 | Болт | 4 | 10 | 16.65Г.019 6402 | Шайба | 4 | 11 | Д395Б.43.380-2 | Крышка | 1 | 12 | 090-100-58-2-2 18829/9833 | Кольцо | 1 | 13 | 100х80-6 14896 | Манжета | 2 | 14 | ДЗ-98А.14.00.036 | Кольцо | 1 | 15 | ДЗ-98А.14.00.083 | Поршень | 1 | 16 | 040-045-30-2-2 18829/9833 | Кольцо | 1 | 17 | Д498.06.192 | Шайба стопорная | 1 | 18 | Д498.06.191 | Гайка | 1 | 19 | ДЗ-98Б.14.00.096 (КО 60х80-2 22704) | Кольцо опорное | 1 | 20 | М60Х80-2 22704 | Манжета | 3 | 21 | ДЗ-98Б.14.00.097 (КН 60х80-2 22704) | Кольцо нажимное | 1 | 22 | Д498.06.194 | Шайба | 1 | 23 | Д498.06.196 | Чистик | 10 | 24 | Д498.06.197 | Чистик | 10 | 25 | Д498.06.198 | Прокладка | 8 | 26 | Д498.06.199 | Скребок | 1 | 27 | 12.65Г.019 6402 | Шайба | 4 | 28 | 067.11.11.063 | Болт | 4 | 29 | ДЗ-98В.43.03.020 | Шток | 1 | 30 | С110 13941 | Кольцо | 1 | 31 | ДЗ-98.43.02.006 | Сухарь | 2 |
|
|
